Бурова техніка та інстумент-КБУ
Інсталяція типу КБУ для влаштування буронабивних паль

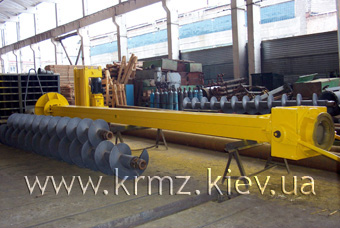

Інталяція КБУ призначена для прокладання свердловин різного діаметру та улаштування буронабивних паль під час будівництва фундаментів. Вона складається з базового крана (ДЭК-251, РДК-250, МКГ-25), до стріли якого підвішене навісне обладнання. До складу навісного обладнання входить електропривід, закріплений на стрижні з перехідником. Усередині стрижня розміщений вал, з'єднаний з буром /ковшебуром або шнекобуром/. Для стабілізації реактивного бурового моменту під час буріння використовується кондуктор, закріплений в ґрунті або обсадній трубі. Електроживлення електропривода забезпечується по кабелю від зовнішньої мережі. В якості електропривода використовується планетарний редуктор, типу СО-2 з двигуном N=75 кВт, n=1000 об/хв.
Створення свердловин відбувається поетапно через витягування ґрунту за допомогою бура та вивезення його на поверхню, віддалено від самої свердловини. Виконання такелажних робіт у свердловинах проводиться за допомогою базового крана після зняття обладнання з його стріли.
У базовому варіанті монтаж дозволяє буритися на глибину до 21м. Для збільшення глибини буріння додатково використовується телескопічний подовжувач, що дозволяє проходити свердловини до 25м. Хід телескопа подовжувача – до 2 м. Ця установка дозволяє бурити свердловини з розширеннями під п'яту палі до трьох її діаметрів.
Глибина буріння (метри) – до 30
Крутний момент на вихідному валу (кілограм/метр) – до 3500
Частота обертання вихідного вала (обертів/хвилину) – 31,6
Маса (тонн) – 9
