Краткое описание процесса производства буроинъекционных свай

Буровая установка для производства буроинъекционных свай состоит из следующих составных частей: миксер, бетононасос, базовый кран, навесное буровое оборудование (НБО). Особенностью НБО является наличие пустотелого шнека, зафиксированного в люнете, вертлюга в электроприводе и забурника с клапаном. Производство свай с применением НБО можно проводить: в устойчивом грунте циклично, путём периодической очистки шнека от грунта очистителем; а в неустойчивом – непрерывно до заданной проектом глубины скважины. При этом грунт заполняет пространство между лопастями шнека, в результате чего образуется сплошной столб грунта, который выполняет функцию обсадной трубы и препятствует обрушиванию стенок скважины в процессе бетонирования. Процесс бетонирования начинается после прохождения скважины на заданную глубину. По мере подъема шнека в него поступает бетон, который автоматически открывает клапан в забурнике. Бетон поступает из миксера в бетононасос и через бетоновод и шланг доставляется к электроприводу. Далее бетон через вертлюг, канал в шнеке и забурнике поступает в полость скважины под забурником. После заполнения скважины бетоном в неё погружают каркас, посредством вибратора, или отдельные штыри - вручную.

ОАО «Киевский ремонтно – механический завод» производит и поставляет комплект НБО под базовую модель крана. В зависимости от целей и задач, которые ставятся перед НБО, возможны два основных варианта его изготовления – с одномоторным электроприводом /один мотор-редутор СО-2М/ и двухмоторный /два мотор-редуктора СО-2М/. Обычно базовыми моделями кранов для одномоторного варианта служа краны марки РДК, а для двухмоторного – МКГ.

Навесное буросвайное оборудование (НБО)

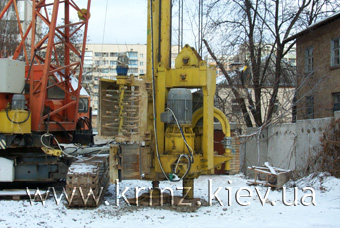

НБО является основным рабочим органом, посредством которого выполняются буровые работы в грунтах различной степени сложности. В комплект НБО входят: мачта с оголовником и гидродомкратом, блочная обойма, электропривод /одно или двухмоторный/ с кареткой, шнеки /диаметром 400-1000 мм./ с забурниками, электрооборудование, гидрооборудование, очиститель рычажный, очиститель канатный, муфта монтажная, муфта переходная, подвеска шланга, люнет со вставками. При необходимости, для увеличения устойчивости базового крана, завод дополнительно может изготовить противовес. Мачта представляет собой соединённые между собой секции определённой длины, что позволяет варьировать её высоту в зависимости от глубины бурения. К нижней секции мачты присоединён гидродомкрат с подпятником, основная функция которого – поддомкрачивание мачты для обеспечения устойчивости конструкции во время бурения и вытягивания шнека из скважины. Вертикальность расположения мачты обеспечивают гидрорегуляторы, которые закрепляются на базе крана. К верхней секции мачты присоединён оголовник с набором блочков, который, совместно с блочной обоймой, обеспечивает возможность применения системы полиспастов при различных схемах запасовки каната. Электропривод расположен на каретке, которая, двигаясь по направляющим мачты, обеспечивает движение электропривода по вертикали. К выходному валу электропривода присоединена шнековая колонна /шнек/, посредством которой и происходит забуривание. Для обеспечения правильности направления бурения и недопущения вращения шнековой колонны вокруг вертикальной оси, мачта оснащена люнетом со вставками. Различные вставки используются под различные диаметры шнеков. Для очистки шнека от грунта используются очистители – скребковый и тросовый (дисковый).

Гидрооборудование обеспечивает работу гидродомкрата, гидрорегуляторов и канатного очистителя. Оно состоит из гидростанции, закреплённой на корпусе базового крана, гидрораспределителя и системы шлангов высокого давления. Электрооборудование состоит из шкафа управления и пульта управления. Шкаф управления обеспечивает запуск и работу двигателей электропривода в прямом и реверсивном режимах, защиту от перегруза. Пульт управления позволяет производить все операции, необходимые для производства свай.

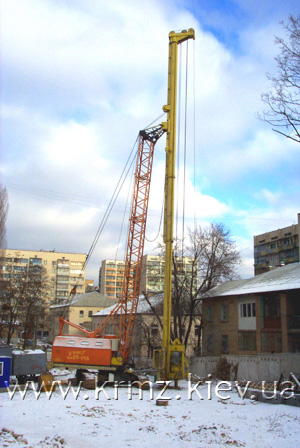

Установки типа БИС

Варианты исполнения: с одномоторным или двухмоторным приводом
Одномоторный
Двухмоторный
Н. мачты (метры) - 24
Н. мачты (метры) - 29
D max свай (милиметры) - 600
D max свай (милиметры) –1000
Глубина бурения (метры) - 22
Глубина бурения (метры) – 27
М кр. на выходном валу (килограмм/метр) – до 6500
М кр. на выходном валу (килограмм/метр) – до 14000
Частота оборотов выходного вала (обороты/минуту) – 22,3
Частота оборотов выходного вала (обороты/минуту) – 16,7
Масса (тон) – 24
Масса (тон) - 28
